气动角座阀 用户手册

PG娱乐

联系电话：0510-83319906 /13951506315

http://www.www.cheap-airlines-tickets.com

声 明1

在安装使用气动角座阀前，请确认您的使用环境及操作条件是否符合本说明之要 求。因错误使用产品或盲目操作导致的任何问题，我公司概不承担责任！

工作原理 2

在非工作状态时，单作用阀由于弹簧力的作用，阀门常闭（开）。当执行器 活塞被压缩空气作用时，阀门打开（关闭）。双作用形式靠压缩空气控制阀门的 打开与关闭。

注意事项 3

1.安装使用中注意防漏检查。

 2.管路介质为高温流体时，请做好防护措施，以免烫伤。

 3.执行器气源要求保证干燥、清洁。

4.检查气源压力值（0.3~0.8Mpa）在许可范围内并锁定。

 5.检查环境温度在许可范围内：-10℃ ~ +80℃。

 6.检查介质温度在许可范围内：PTFE：-10℃ ~ +180℃。

 7.检查观察指示杆指示是否正常。

安装与拆卸 4

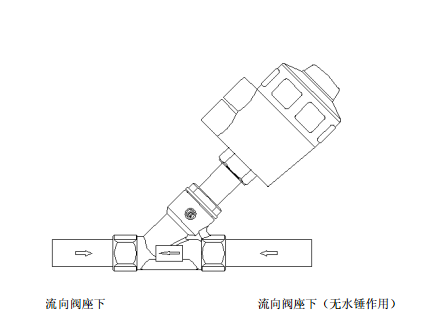

1. 根据具体条件选择气动角座阀安装方向： 流向阀座下 ；流向阀座下（无水锤作用）

2.安装时，主管路影清理干净，确保介质中无杂质和焊渣，以免损坏阀口与阀芯， 造成泄漏。

3.安装焊接气动角座阀时，请先将执行器卸离阀体。

4.选择适当调节范围的调压表。

5.确保气源容量及压力范围足够。

6.安装气动角座阀时，请在阀体连接螺纹处涂上少量螺纹专用润滑脂（介质为氧气或食品 除外），然后拧紧。

7.检查各连接处，保证密封完好。

8.拆卸阀体或更换阀芯密封垫时，请在常温常压、阀门开启的状态下进行，以免 对螺纹和人身造成伤害。
